Пол для надувной лодки

Надувной пол — надувное дно для лодки ПВХ

Надувной пол или надувное дно для лодки ПВХ – это съемный надувной элемент лодки, его использование целесообразно в лодках длиной до 3,3 м. Кроме прямого назначения, надувной пол может использоваться как спальное место в палатке, для комфортного отдыха на берегу, для водных развлечений. Несмотря на «простоватый» вид можно выделить ряд замечательных качеств такого настила:

— это дополнительный надувной отсек, повышающий безопасность на воде и увеличивающий грузоподъемность лодки на 110-130 кг;

— придает конструкции лодки дополнительную жесткость, при этом масса лодки увеличивается всего на 3,5 – 4 кг. Существенная разница в весе, по сравнению с жестким фанерным днищем, будет играть решающее значение, когда Вы решите порыбачить один;

— по сравнению с моделями северо-восточных производителей, намного прочнее и долговечнее, не подвержен гниению, так как изготовлен из лодочной ПВХ ткани плотностью 750 г/кв.м;

— комплектация лодки надувным полом значительно снижает объем упакованной лодки со всем снаряжением, так как в сдутом состоянии надувной пол занимает место объемом всего 45*38*15 см;

— для приведения в рабочее состояние достаточно всего лишь его расправить и накачать, при этом, для его накачивания не требуется насос высокого давления, как в случае с надувным полом из AirDeck;

— наличие надувного пола существенно облегчит сборку лодки в холодную погоду, когда материал лодки «дубеет» и монтаж жесткого настила сильно затруднен.

Если Вы являетесь владельцем лодки другого производителя, то мы изготовим надувной пол и надувное дно лодки нужного Вам размера.

Модель: М1 для лодки Питер-бот Л270
Размер (д*ш*в)   —  175*65*9,5 см.
Вес                    —  3,5 кг.
Цена                  — по запросу

Модель: М2 для лодки Питер-бот
Размер (д*ш*в)   —  175*70*9,5 см.
Вес                    —  3,7 кг.
Цена                  — по запросу

Модель: М3 для лодки Питер-бот Б270 и Б300
Размер (д*ш*в)   —  175*80*9,5 см.
Вес                    —  4,3 кг.
Цена                  — по запросу

Приносим свои извинения, но данное изделие снято с производства, и заказы на изготовление по индивидуальным размерам, не принимаются.

peter-boat.ru

Пайолы – что это такое

Под пайолом подразумевается частично или полностью съемное днище, которое укладывается на дно речного или морского судна. В маломерных судах пайол такого типа необходим для создания ровного дна, чтобы по транспортному средству можно было свободно передвигаться, не замочив при этом ноги. Вода в таком случае собирается под пайолом. Материалом изготовления в большинстве случаев служит специальная морская фанера. Ее производят по сложной технологии, и она надежным образом защищена от намокания.

Для чего нужен­

Прежде чем купить складной пайол или цельную конструкцию, покрытую несколькими слоями лака, узнайте, для каких целей может применяться этот настил. Пайол на деке трюма грузового судна и в других судовых помещениях используется для того, чтобы перевозимый груз не был испорчен разными жидкостями, которые собираясь под настилом, свободно стекают в льяла трюмов. Применяют его и на водных средствах, предназначенных для морской рыбалки. Увидеть пайол можно даже на палубе судна – на старых кораблях им пользовались до 1970-х годов. Кроме того, съемные днища используются для:

• выравнивания плоскости, по которой передвигаются люди в водном средстве;
• обеспечения правильной работы надувного киля;
• обеспечения жесткости полу для того, чтобы стоять и ходить в ПВХ-лодке;
• предохранения днища от порывов в местах, где расположен груз.

Пайолы для лодки ПВХ – типы конструкции

Размеры пайолов и их конструкции бывают разными, благодаря чему каждый покупатель может выбрать для себя вариант в соответствии со своими целями и финансовыми возможностями. Важнейшей частью любой надувной ПВХ-лодки после баллонов является днище. Масса комплекта может сильно отличаться в зависимости от типа настила, поэтому при выборе оптимального варианта обязательно примите во внимание его вес. На разных моделях плавсредств из ПВХ могут устанавливаться следующие варианты:

• c H-образным профилем;
• складной;
• со стрингерами.

С Н-образным профилем

Такой вариант широко применяется в ПВХ-лодках эконом-класса, т.к. он является самым дешевым в производстве. Установка жесткой конструкции обеспечивает необходимую защиту дна. Модель с H-образным профилем состоит из листов фанеры, которые вставляются друг в друга. Такой тип, особенно в сочетании со стрингерами, способен существенно увеличить жесткость конструкции судна из ПВХ.

Минусом является сам профиль, который тоньше, чем у обычного настила. Это уменьшает площадь соприкосновения с фанерой, в результате чего увеличивается нагрузка на края фанеры. Такой тип изделия для ПВХ-лодок можно с легкостью отличить по более тонкой алюминиевой полоске, находящейся на стыке. Кроме того, края лишены специальной окантовки из металла, т.к. они напрямую вставляются в профиль.

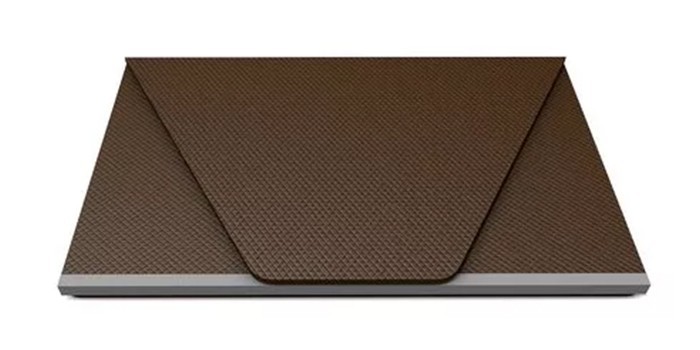

Складной

Вариант складного типа или пайол-книжка делает использование съемного днища более удобным. Благодаря тому, что он может складываться как книжка, подобный настил можно быстро вставить в лодку. Из-за такой возможности складное изделие не способно обеспечить должную жесткость в надувной ПВХ-лодке. Во время глиссирования водное средство, рассекая волну надувным килем, постоянно испытывает ударную нагрузку. Ввиду того, что надувные баллоны не всегда способны компенсировать ее, то глиссировать на волне со складным настилом становится сложно.

Получается, что недостаток заключается в том, что пайол-книжка делает глиссаду на волне затруднительной. Фанера при этом имеет толщину 9 мм. Проклеиваются листы тканью или скрепляются между собой с помощью специальных профилей из алюминия. Заказать съемное днище с доставкой по почте в Москве, Санкт-Петербурге или другом городе страны вы можете в любом специализированном интернет-магазине.

Со стрингерами

Для обеспечения нормальной работы надувным килем необходим настил, одним из вариантов которого является жесткое изделие со стрингерами. Этот вариант является самым распространенным – применяют на всех дорогих моделях лодок. Толщина настила достигает 12 мм. Стрингеры на надувной лодке в сочетании с жестким пайолом делают ПВХ-лодку почти монолитной конструкцией. Благодаря этому даже сильные удары волн не смогут сбить надувное транспортное средство с глиссирования. Площадь соприкосновения увеличивается за счет алюминиевой окантовки.

Виды жесткого настила­

Если вы уже знаете, что такое пайол, то осталось ознакомиться с его типами. Для изготовления съемного днища может использоваться алюминий, пластик и деревянные рейки. Жесткий настил может быть разборным или складным. Последний удобен тем, что раскладывается как книжка и без каких-либо трудностей вставляется на место. Преимущество стрингеров в том, что с их помощью можно придать жесткость и предотвратить складывание в процессе использования малого судна.

Надувной высокого давления

Такой вариант является самым старым типом днища в надувной ПВХ-лодке. Современные варианты надувных полов практически ничем не уступают своим жестким аналогам. При этом не стоит забывать, что такой пол требует очень бережного отношения. Недостаток состоит в том, что по неосторожности его можно проткнуть. Надувной пол не подвержен истиранию и все же неплохо защищен от механических повреждений. По массе судно с таким настилом не станет намного меньше, т.к. специально укрепленная ПВХ-ткань сопоставима с весом фанеры. Один из пайолов категории:

• название модели: Air Deck 300 TLK;
• цена: 9000 р.;
• характеристики: тип настила – надувной, палуба – жесткая и прочная, усилена специальной конструкций в местах наибольшей нагрузки на кильсон;
• плюсы: по сравнению с фанерным пайолом вес судна уменьшается от 13 до 17 кг, простота сборки, разборки;
• минусы: стоит дорого.

Ознакомьтесь с характеристиками еще одного надувного настила. В случае прокола баллона малого судна такой пол не даст ему утонуть и будет держать на плаву:

• название: DWF (Airdeck) 111102;
• цена: 7980 р.;
• характеристики: тип настила – надувной, высота – 50 мм, изготовлен из DWF (Airdeck) по технологии 3D-волокна;
• плюсы: простая сборка, разборка, малый вес;
• минусы: стоимость.

Реечная слань

Такой тип настила изготавливается из реек из дерева или металла. Он обладает малым весом, легко раскладывается/складывается и отличается компактностью. Без должной защиты реечный слань подвержен намоканию, но часто его обшивают ПВХ-тканью. Такое днище при необходимости можно вообще не вынимать из водного средства передвижения даже после полного сдутия баллонов. Лодку в таком случае можно просто скатать и поместить в упаковку. Процесс сборки-разборки можно произвести всего за 10-15 минут:

• название модели: Yukona 260-280 GT;
• цена: 2600 р.;
• характеристики: реечный алюминиевый, толщина – 10 мм;
• плюсы: надежный, долговечный, не поддается коррозии;
• минусы: нет.

Еще один неплохой алюминиевый реечный настил, придающий малому судну устойчивость и больший комфорт. Изделие долговечно и не требовательно к уходу:

• название модели: Yukona 300 GT;
• цена: 2600 р.;
• характеристики: реечный алюминиевый, толщина – 10 мм;
• плюсы: надежность, долговечность, устойчивость к коррозии;
• минусы: нет.

Пластиковый­

Такой тип изделия в большинстве случаев используется для малогабаритных судов из ПВХ. Укладывать их на лодки большего размера нельзя из-за отсутствия крепости конструкции. Благодаря легкому весу, такой тип настила может быть собран в виде книжки и разобран за считанные минуты. При этом нет необходимости убирать днище из лодки. Последнюю после сдувания можно спрятать вместе с днищем. Кроме того, пластик не сможет повредить малогабаритное судно:

• название модели: Liman 330 P;
• цена: 9490 р.;
• характеристики: изготовлен из пластика, состоит из нескольких секций;
• плюсы: легкий, удобный, быстро собирается;
• минусы: стоит дороговато.

Следующий вариант обойдется на порядок дешевле. Изделие выполнено из уникального материала – вспененного ПВХ:

• название модели: Флагман 420;
• цена: 4200 р.;
• характеристики: материал – пластик, толщина – 5 мм, тип – книжка;
• плюсы: быстрота сборки и разборки, неплохая прочность;
• минусы: нет.

Алюминиевый­

На маломерных судах длиной от 3-х метров и больше применяют исключительно настил из алюминия. Такой тип изделия способен полностью охватить дно ПВХ-лодки, гарантируя крепость и надежность конструкции. Если водное транспортное средство имеет надувной киль, то жесткая слань должна упираться в края. Оптимальной толщиной, как правило, является 12 мм. Специальные пазы используются в качестве крепительной детали и при этом не пропускают люфтов или непроизвольных поломок при нагрузках. Пол в результате становится единым целым в сочетании со стрингерами:

• название модели: Yukona 310 AL;
• цена: 10080 р.;
• характеристики: секционный алюминиевый, собирается методом «паз в паз», имеются продольные стрингеры;
• плюсы: на 10% легче аналогичного фанерного, прост в обслуживании и уходе;
• минусы: стоимость.

Еще один пайол, выполненный из алюминиевых сплавов и представляющий собой конструкции из нескольких секций. Имеется противоскользящая насечка:

• название модели: Yukona 400 AL;
• цена: 13500 р.;
• характеристики: секционный алюминиевый, есть продольные стрингеры, собирается методом «паз в паз»;
• плюсы: на 10% легче аналогичного фанерного, не требует особого внимания при уходе;
• минусы: стоит дорого.

Как выбрать пайол

Покупка надувной лодка требует выбора подходящего типа настила, чтобы по судну можно было уверенно стоять и безопасно перемещаться по судну. При этом нужно понимать, что купив лодку без надувного дна, в большинстве случаев днище потребуется укрепить дополнительным настилом. Покупая реечную или цельную слань примите во внимание:

• тип лодки;
• жесткость конструкции;
• время, которое уходит на сборку и разборку;
• долговечность использования.

Тип лодки

Самым доступным вариантом для легких и маленьких моделей надувных лодок считается реечная слань. Этот вариант не подходит для больших моделей, тем более устойчивость на таком покрытии бывает недостаточной. Большинство владельцев респектабельных и крупногабаритных надувных лодок с мощными моторами стараются оснастить свое судно алюминиевым или фанерным сплошным пайолом.

На некоторых маломерных судах, к примеру, катамаранах, нередко применяется специальная жесткая палуба, значительно превосходящая размеры лодочного пайола. Палуба при этом состоит из крайних и центральных секций разного размера. Для обеспечения жесткости в таком случае не используются никакие стрингеры или дополнительные сцепления секций палубы. Для маленькой весельной лодки заводского изготовления настила не существует, поэтому многим рыбакам приходится изготавливать его самостоятельно.

Жесткость конструкции

Особое внимание необходимо уделить жесткости конструкции. От этого параметра во многом будет зависеть устойчивость и легкость перемещения по судну. Полезные рекомендации:

• Рейка не способна обеспечить полностью жесткое днище, поэтому передвигаться по ней нужно с большой осторожностью.
• Неплохим вариантом является слань типа «книжки», которая является условно цельной конструкцией. Правда, такой вариант не способен обеспечить абсолютную жесткость из-за способности к трансформации. На волне с такой сланью может быть очень дискомфортно.
• Пайол с H-образным профилем является более устойчивым, но использовать его на больших лодках с мощным мотором не рекомендуется. Жесткость настила вполне подходит для рыбалки и неспешных водных прогулок.
• Идеальным вариантом является жесткий сплошной настил из фанеры, металла. Он покрывает дно полностью от носовой площади до транца. Благодаря этому можно распределить массу груза, а пассажиры могут безопасно и комфортно перемещаться по судну.

Время на сборку или разборку­

Сборка пайолов – еще один немаловажный критерий выбора подходящего настила. Сплошное жесткое изделие хоть и является отличным вариантом, но процесс его сборки и разборки является длительным и трудоемким. Меньше всего времени затрачивается на сборку и разборку судна с надувным дном низкого давления, известного как НДНД. Достоинства пола-книжки очевидны тем, кто желает быстро собирать и разбирать лодку и чувствовать при этом дополнительную опору под ногами.

Долговечность использования

Одним из самых недолговечных вариантов является надувное дно, которое требует очень бережного отношения, ведь его можно с легкостью проткнуть острым предметом. Прямой противоположностью является жесткий настил из окрашенной водостойкой фанеры и алюминия. Последний имеет недостатки, т.к. в летнее время он нагревается на солнце, а в холодное – становится источником морозной свежести.

Цены

Узнав подробнее о пайол и о том, как его правильно выбрать, вам остается ознакомиться с текущим положением дел на современном рынке. Чтобы покупка оказалась оптимальной в плане соотношения цены и качества, рассмотрите как можно больше предложений. Такой подход поможет не переплатить за один и тот же товар. Ознакомиться с разбросом цен в Москве на разные виды настилов вы можете из таблицы:

Название	Цена в рублях
деревянный SVAT ZYD420 WF1ZYD420	2323
деревянный Forward MX420 SSCLC201224	7216
слань-книжка КМ-260 Kolibri	7114
слань-книжка КМ-300 Kolibri	8032
алюминиевый реечный 260-280 Yukona	2700
алюминиевый реечный 300GT	2900
фанерный книжка 280 GTK	3000
щитовой секционный F 430	12900

Пайолы для лодки ПВХ своими руками

Как и на большинстве одноместных водных транспортных средств, на ПВХ-лодке не предусмотрен настил заводского изготовления. С одной стороны, это уменьшает габариты упаковки при транспортировке и массу, а с другой – рыбак остается без возможностей жесткого днища. Чтобы сэкономить на покупке, изготовить пайол при соблюдении технологии можно самостоятельно. Подробная инструкция:

• Подготовьте 10-мм лист фанеры размером 1525х1525 мм, петли (15 штук), гайки, шайбы, болты, пропитку и яхтный клей.
• Из линолеума сделайте выкройки по размеру днища. Ширину прямоугольной части сделайте на 2 см больше стандартных реек. При установке последние зазоры до баллонов остаются неоправданно большими. Зазоры остальной части периметра можете сделать в соответствии с зазорами прямоугольной части.
• Осуществите разметку пола в соответствии с вырезанным линолеумом. Материал при этом не выбрасывайте, т.к. в дальнейшем он будет использоваться для укладки между жестким полом и штатным ПВХ-полом, чтобы предотвратить повреждение последнего фурнитурой первого.
• Сложите выкройку пополам и сделайте ее симметричной при помощи небольшой обрезки. Из фанеры вырежьте 6 пайолов, ширина которых должна составлять около 80 см – параметр зависит от размеров вашего судна.
• Далее все длинные стороны получившихся частей скруглите при помощи напильника.
• Обработайте изделие специальной защитной пропиткой, после чего соберите из них «гармошку» на петлях.
• Два носовых пайола по ширине получатся несколько меньше остальных, т.к. размер фанеры не позволяет сделать еще один ряд по 80 см
• Болт со стороны петли должен иметь потайную головку, в противном случае пол просто не сложится. С обратной стороны лишнюю часть болтов удалите, воспользовавшись болгаркой – с ее же помощью обточите и гайки.
• Чтобы обеспечить конструкции необходимую жесткость, количество петель на одно соединение должно быть не меньше трех штук.
• Положите на полученную конструкцию вырезанный линолеум, обведите карандашом, отрежьте все лишнее лобзиком и скруглите края напильником. Каждый поверхность отшлифуйте наждачкой и покройте несколькими слоями яхтного лака – лучше тремя.

sovets.net

Самодельный жесткий пол для надувной лодки готов



        Жёсткий пол с банками, завёрнутые в линолеум, образуют отдельную транспортную единицу, что облегчает процесс переноски и размещения в багажнике автомобиля



        Лодка не комплектовалась жёстким пайолом. В комплекте была так называемая «реечная слань». Жёсткость реечной слани оставляет желать лучшего.

        Моя конструкция устанавливается быстрее и удобнее стандартного сборного пайола, жёсткости для гребной лодки хватает с запасом.

        Пол помещается внутрь лодки непосредственно перед накачкой, далее «гармошка» раскладывается.

Автор-Oleg-86

• Как сделать пол в лодке своими руками
• Крепление эхолота к лодке

samodelkifish.ru

Без настила

Многие недорогие лодки малых размеров продаются вообще без настила в базовой комплектации. Роль пола в таких лодках выполняет просто слой ПВХ, который приклеен к «бублику» бортов.

Такую лодку можно использовать, однако стоять в ней не получится. Также необходимо следить за острыми предметами и снаряжением, чтобы не повредить дно. Использовать лодку без дна не безопасно, однако возможно на небольших водоемах.

Малые лодки ПВХ обычно имеют специальный рюкзак-упаковку для переноски на спине. Без настила лодка становится значительно легче, а это значит, что вы сможете добраться с ней на удаленные лесные водоёмы.

Натяжная палуба на катамаране

Натяжная палуба на катамаране равносильна отсутствию настила в лодке ПВХ – вы не можете на ней стоять, однако из-за конструктивных особенностей судна, вы можете не бояться её повреждений, т.к. она находится высоко над водой. Натяжная палуба на надувном катамаране обычно используется для хранения вещей и снаряжения, а люди сидят на баллонах.

Надувной пол на лодке ПВХ

Надувной пол является самым старым видом днища в надувной лодке. Однако современные надувные днища (air deck) уже ничуть не уступают жесткому настилу. Однако не следует забывать, что надувной пол в ПВХ лодке требует гораздо более бережного отношения, чем жесткий настил. Из-за неосторожности его можно проткнуть, наступив на крючок или другой острый предмет. Но все же современный надувной пол защищен от механических повреждений и не истирается ногами и другими предметами. ПВХ лодки с надувным полом обладают более компактными размерами по сравнению с надувной лодкой с жестким полом. По весу такая лодка не становится намного меньше, потому что специально укрепленная ткань ПВХ повышенной плотности сопоставима с весом фанеры. Вся надувная лодка упаковывается в одну сумку, что делает эту сумку довольно тяжелой при больших моделях лодок. Надувной пол так же неудобно моется по сравнению с пайолом, который можно легко мыть, просто опустив в воду.

Реечный настил на лодке ПВХ

Такой тип днища для надувной ПВХ лодки часто применяется для маленьких и легких моделей. Он представляет собой листы лодочной фанеры, которые проклеены тканью ПВХ с нижней стороны. Такое днище обладает многими преимуществами. Реечный настил легко складывается и раскладывается, и имеет легкий вес. Это днище можно вообще не вынимать из лодки и после полного сдутия баллонов лодка просто скатывается и упаковывается в одну упаковку. Таким образом сборку-разборку лодки можно осуществить за 10-15 минут. Так же вы можете вообще не брать его с собой. Это уменьшает вес лодки, если он для вас критичен. Отсутствие жесткости не позволяет делать такой настил на больший моделях надувных ПВХ лодок.

Жесткий настил

Жесткий настил – это самый распространенный вид настила на больших (более 3 м) надувных лодках. Такой настил в отличие от реечного настила целиком закрывает дно надувной лодки, и тем самым обеспечивает жесткость конструкции и защиту ПВХ. Жесткий пайол необходим для лодок ПВХ с надувным килем, который с верхней стороны как раз упирается в пайол.

Пайол (или пайола) – это тип настила в надувной лодке ПВХ. Пайол в лодке делается из алюминия (в дорогих лодках) или специальной морской фанеры, которая не скользит под ногами и устойчива к воздействию влаги. Иногда так называют не весь настил целиком, а только одну секцию настила.

Складной пайол (пайол-книжка)

Такой пайол может складываться как книжка. Он удобно и быстро вставляется в лодку. Преимуществом такого настила является цельная конструкция. Однако из-за возможности складывания такой пайол не обеспечивает должной жесткости в надувной лодке. Даже стрингера, призванные сделать надувную лодку более жесткой не могут исправить ситуации. Во время глиссирования ПВХ лодка, рассекая волну надувным килем, испытывает ударную нагрузку. Надувные баллоны не всегда могут компенсировать ее. Поэтому глиссировать на волне с пайолом-книжкой довольно затруднительно. Обычно толщина фанеры в таком настиле 9 мм. Листы фанеры скрепляются между собой специальными алюминиевыми профилями или проклеиваются тканью ПВХ.

Жесткий пайол с н-образным профилем

Данный тип днища используется в ПВХ лодках эконом класса, так как он наиболее дешевый в производстве. Жесткий пайол с н-образным профилем представляет собой листы фанеры, которые вставляются один в другой. В отличие от складного пайола это уже не цельная конструкция, зато такой пайол, особенно в сочетании со стрингерами, значительно увеличивает жесткость конструкции ПВХ лодки. Минусом данного типа днищ является н-образный профиль. Он тоньше по сравнению с профилем, используемым с обычным пайолом, что обеспечивает меньшую площадь соприкосновения с фанерой, следовательно, нагрузки на край фанеры увеличиваются. Края фанеры не имеют специальной металлической окантовки, а напрямую вставляются в профиль. Фанера так же имеет толщину 9 мм. Такой пайол можно отличить по более тонкой полоске алюминия на стыке.

Жесткий пайол со стрингерами

Самый распространенный тип днища. Используется во всех дорогих моделях лодок. Толщина настила уже 12 мм. Листы соединяются с помощью специальных пазов. Алюминиевая окантовка увеличивает площадь соприкосновения. Такой настил намного прочнее, чем пайол с н-образным профилем или пайол книжка. Жесткий пайол в сочетании со стрингерами делает ПВХ лодку практически монолитной конструкцией. Даже сильные удары волны не в силах сбить надувную лодку с глиссирования.

Для достижения максимального эффекта транец должен быть специально укреплен. Это обеспечит не только жесткость ПВХ лодки, но и снизит нагрузку на транец, распределив ее по днищу. Данный пайол так же в некоторых моделях укрепляют алюминием в месте присоединения стрингеров. Алюминиевое крепление пайола к стрингерам защищают края фанеры от повреждений.

Не смотря на все преимущества стрингера, которые обеспечивают жесткость являются слабым местом надувной лодки. Днище из ПВХ наиболее подвержено трению в местах, где выпирают стрингера. Поэтому производители укрепляют эти места дополнительным слоем ткани.

Жесткая палуба для надувного катамарана

На катамаранах Мастеркат используется специальная жесткая палуба, которая значительно превосходит по размерам лодочный пайол. Сделана она из той-же нескользящей морской фанеры и складывается пополам. Палуба на надувном катамаране состоит из нескольких секций (82.5 см крайние и 75 см центральные секции).

Жесткость катамарана обеспечивается продольными трубами или баллонами, поэтому никаких стрингеров и дополнительных сцеплений секций палубы не нужно. Листы фанеры просто лежат рядом и стягиваются друг с другом и рамой специальной стропой. В небольшие щели между секциями палубы сливается вода, что позволяет очень удобно мыть палубу.

Выводы

В данной статье мы рассмотрели различные виды настила на надувную лодку ПВХ и надувной катамаран. Самым универсальным решением будет приобретение надувной лодки из ПВХ с жестким пайолом, толщиной 12 мм или большого надувного катамарана с жесткой палубой, либо ПВХ лодки на одного человека с реечным настилом, если вы любите рыбачить в одиночку. Однако если вы не рассчитываете глиссировать в волну, то вам вполне подойдет складной пайол или пайол с н-образным профилем.

Комментарии к Типы днищ в надувных лодках из ПВХ

masterkat.ru

Для чего нужен жесткий пол для лодки

В надувной лодке ПВХ важным элементом является дно. Лодки могут продаваться с жестким полом или днище можно установить уже после покупки судна.

В основной комплектации многие бюджетные варианты лодок продаются совершенно без днища. Приклеенный слой ПВХ играет роль пола. Стоять в ней, точно не выйдет, но использовать лодку можно. Низ лодки может быть повреждён остроконечными или режущими деталями, за этим необходимо тщательно наблюдать во время эксплуатации. Но есть и преимущество: их можно легко переносить на спине.

Каждый вид дна имеет свои плюсы и минусы. Место, где вы будете эксплуатировать лодку, будет лежать в основе выбора днища.

Жесткий настил в надувной лодке ПВХ носит название пайол (или пайола). Иногда, так именуют не все дно, а только определенную его часть.

• По жесткому полу возможно ходить в лодке.
• Благодаря такому пайолу общая конструкция лодки становится прочнее.
• Конструкция с пайолом защищена от повреждений из кокпита.

Благодаря жесткой алюминиевой или фанерной поверхности ноги не будут проваливаться, перемещаться по судну будет удобно.

Виды жесткого пола

Настилы для лодок различаются по своей конструктивной особенности.

Повышая жесткость корпуса, лодки начинают двигаться гораздо медленнее. Цельнокроеный пол в пайольной лодке установить невозможно, поэтому и необходимо разбивать его на части (пайолы).

Жесткость обшивки лодки ПВХ будет зависеть от баллона и днища.

Добиваясь уменьшения веса лодки, её маневренности придуманы разнообразные конструктивные решения.

Профильный

Простейший вид пола, где два или несколько листов фанеры скреплены посредством Н-профиля. Обычно используется в недорогих лодках.

Складной

Пайол — книжка быстро устанавливается в лодку, но не обеспечивает достаточной жёсткости из-за особенностей. С таким полом будет неудобно глиссировать, жёсткость у книжки не обеспечат даже алюминиевые профили.

Пайол со стрингерами

Этот вид днища самый востребованный у владельцев лодок ПВХ. При помощи стрингеров пол получается очень устойчивой, жесткой и целостной конструкции.

Материалы для жесткого пола

Жесткий пол может быть изготовлен из различного материала: фанеры, алюминия или пластика.

Фанерный

Ещё недавно фанера была основным материалом для пола в надувных лодках. Для изготовления пайола используется влагостойкая фанера.

Одним из преимуществ фанерного настила является то, что он не производит впечатления скользкого пола, когда бывает мокрым.

В случае плохой установки или некачественного склеивания, при нарушении правил хранения фанера становится намного больше допустимого веса. Это может привести к образованию дыр или царапин на дне ПВХ.

Обычно используется фанера толщиной 9 — 12 мм.

Пластиковый

Пластиковый пайол чаще всего применяется для малогабаритных лодок ПВХ. Отсутствие крепости конструкции не разрешает укладывать такой пайол на лодках большого размера.

Благодаря легкому весу, настил может быть разобран и собран в виде книжки.

Из лодки такое днище можно и не вынимать, после сдувания лодку можно спрятать с пайолом.

Пластик, в отличие от другого материала, не сможет повредить лодку.

Его удобнее использовать, сборка и разборка лодки будет осуществляться за 20 минут.

Характерным плюсом пластикового пайола является отсутствие звука, который издают металлические днища, что немаловажно на рыбалке, когда нужна тишина.

Алюминиевый

На лодках длиной больше трех метров используют исключительно алюминиевый настил. Такое дно, в отличие от иных, полностью охватывает дно лодки ПВХ, гарантируя надежность и крепость механизма.

Для лодок с надувным килем необходим жесткий пол, который будет упираться в края. Как правило, 12 мм является оптимальной толщиной для жесткого листа.

Специальные пазлы служат в качестве крепительного элемента, не пропускают люфтов и непроизвольного скалывания и поломок во время нагрузок.

В результате пол становиться единым целым, в сочетании со стрингерами.

Сплошной слой алюминия покрывает всю лодку от носовой части до транца и максимально распределяет массу человеческого тела, не повреждая дна при воздействии лишнего веса.

Особенности алюминиевого пола

Плюсы и минусы есть у всех материалов. В отличие от пластика, алюминий не портится и не повреждается водой. Но если этот вид пайола был деформирован, замена его будет гораздо дороже, чем вариант из пластика.

Благодаря дополнительным кромкам пайол из алюминия не нуждается в еще очередной окантовке.

Конечно алюминий, летом, нагревается на солнце, а зимой быстро остывает, как и любой металл. Но это утверждение неактуально, так как зимой на лодках не плавают, а в сильную жару можно постелить резиновый коврик на дно.

Алюминиевые стрингеры

Для повышения жесткости пайольных полов, поделенных на секции были придуманы стрингеры.

Стрингеры предусмотрены для устранения сдвига пайол в пакете, касательно друг друга как вдоль так и поперек.

Стрингер — это специальные предельные элементы, ребра жесткости, которые используются на катерах или лодках.

В надувной лодке ПВХ эти стрингеры устанавливаются на дне.

Алюминиевый профиль, имея разное сечение, является материалом, из которого изготавливаются стрингеры.

Под действием быстрого потока воды, продольные стрингеры, вмонтированные в вашу лодку, не разрешат пайолам сломаться под воздействием воды. Если их не будет, то у лодки может возникнуть «эффект переваривания». Во время перегибания корпуса, воздушный пузырь начинает образовываться под днищем в результате ход лодки начинает снижаться.

Поэтому перед приобретением лодки позаботьтесь о том, чтобы стрингеры были установлены, или же спросите у официального дилера или их можно дополнительно самостоятельно установить.

Где купить пайол

Полы для лодки ПВХ можно приобрести Москве по адресу:

• Улица Чермянская, д.1, стр. 1.
• В Московской области, г.Балашиха на Объездном шоссе, владение 8, «Правильный магазин».
• На Щелковском шоссе владение 102 А, ТК «Пехорка», павильон 16.

В Санкт-Петербурге:

• На проспекте Тореза, д. 82, лит. А,и на ул. Минеральная, д. 13А, б/ц «Панорама».
• «ALLIGATOR», наб. Черной Речки, д.1.
• • «Интер Яхт Сервис», ул.Белоостровская, 8.

Интернет-магазины, в которых можно приобрести алюминиевые полы с доставкой на дом:

• http://vodomotorika.ru/products/Pol_dlja_lodok.
• http://www.mirintex.ru/item1189.html.
• http://www.moto-market.ru/naduvnye-lodki-pvh/.

Народная примета: Рыба всегда задерживается в устье притока или ручья, туда течением сносит обильный корм!

kakulov.ru

Выбор пола для ПВХ лодки. Жесткий или надувной?

Выбор пола для ПВХ лодки. Жесткий или надувной?

Когда человек решает приобрести надувную лодку, одним из главных вопросов, которые его волнуют, является вопрос выбора типа и конструкции пола. Что предпочтительнее, НДНД или пайолы? Какие преимущества и недостатки получит любитель водного отдыха, приобретая лодку той или иной конструкции? Можно ли их вообще сравнить? Давайте разберемся… Говоря о жестком типе днища, можно выделить несколько видов настила: Слань одиночная или реечный настил весьма схожи по своей сути и часто применяются на маленьких и легких моделях ПВХ лодок. Первый вид представляет собой отдельные панели из влагостойкой фанеры, позволяющие встать в лодке. Количество сланей может варьироваться, тем самым позволяя владельцу регулировать вес лодки, а также площадь твердой поверхности пола в зависимости от потребностей. В отличие от слани, у реечного настила площадь панелей меньше, однако, их несколько и находятся они на небольшом расстоянии друг от друга, склеенные между собой тканью ПВХ. Это позволяет покрыть большую площадь кокпита. Такой тип днища легко складывается и раскладывается, имеет легкий вес (толщина фанеры, как правило, 5-6 мм). Основным отрицательным моментом выступает недостаточная продольная жесткость. Также существует вероятность травм при использовании (когда нога может провалиться между пластинами), что может стать неприятным сюрпризом для рыбака. Да и от повреждения ткани при падении острых предметов в кокпите лодки этот тип пола не обеспечит должной защиты. Все это влияет на то, что реечный настил все меньше и меньше используется производителями лодок, уступая место более практичному «полу-книжке».

Складной пайол («Пол-книжка») очень удобно и быстро устанавливается в лодку. Секции из влагостойкой фанеры склеены тканью ПВХ, но, в отличие от реечного настила, достаточно плотно прилегают друг к другу. Отличают целиковую «книжку» и частичную. Первый тип полностью закрывает пол и может иметь отверстие для кильсона, а также вырезы для установки стрингеров. Второй может состоять из двух и более секций, однако не покрывает поверхность пола до конца, оставляя часть кокпита с тканевым дном. Складной пайол улучшает продольную и поперечную жесткость лодки, а значит и улучшает ходовые характеристики при использовании мотора. На волне, из-за мягкого крепления секций, такой пол может немного «гулять» по вертикали. Добавление стрингеров в конструкцию цельной «книжки» нейтрализует этот недостаток. Толщина фанеры в таком настиле варьируется от 6 мм (чаще всего гребные лодки) и 9 мм (лодки транцевые). Этот тип пола обычно используется на моторных лодках эконом — класса.

Пайол с Н-образным профилем представляет собой листы фанеры, которые крепятся между собой вставкой в алюминиевый профиль. В отличие от складного пайола это наборная конструкция, однако, такой пайол, особенно в сочетании со стрингерами, значительно увеличивает в продольной и поперечной плоскости жесткость конструкции ПВХ лодки. Отрицательным моментом данного типа днища, как ни странно, также является н-образный профиль. Он тоньше по сравнению с профилем, используемым с классическим пайолом, что обеспечивает меньшую площадь соприкосновения с фанерой, а, следовательно, увеличивает нагрузку на ее края, приводя к повышенному износу. Фанера не имеет специальной металлической окантовки, а напрямую вставляется в профиль, что делает сборку такого пола одной из самых проблематичных. Толщина секций, как правило, 9 мм.

Классический пайол со стрингерами — самый распространенный тип конструкции днища. Секции могут быть как из фанеры, так и из алюминия. Используется в большинстве лодок длиной свыше трех метров. Толщина настила варьируется от 9 до 12 мм. Листы имеют алюминиевую окантовку и соединяются с помощью специальных пазов. Такой настил намного прочнее и долговечнее, чем фанера с н-образным профилем или «пол-книжка». Жесткий пайол в сочетании со стрингерами делает ПВХ лодку очень прочной конструкцией. Такие лодки обычно демонстрируют лучшие показатели мореходности. К сожалению, именно в месте установки стрингеров, днище из ПВХ наиболее подвержено трению, поэтому производителям приходится усиливать эти места дополнительным слоем ткани. Несмотря на более простой, в сравнении с Н-образным профилем, процесс сборки, этот тип пола все-таки потребует от владельца некоторой сноровки. Без должного опыта, сборка такой лодки может показаться сложной, что в сумме с немаленьким весом комплекта, периодически является определяющим фактором отказа от пайольных лодок в пользу лодок с НДНД.

А что же можно сказать о полах надувных? Лодки ПВХ с таким типом днища завоевывают все большую популярность среди российских водномоторников. Легкость сборки, меньший вес, простота транспортировки – надувное дно явилось весьма удачным изобретением, хотя и не лишенным недостатков, однако обо всем по порядку. Выделяют: Съемные полы низкого и высокого давления можно сравнить с обычными плавательными матрасами с поправкой на материал и плотность. Зачастую, они служат заменой полам фанерным. Преимущества проявляются в простоте эксплуатации, сборке и весе лодки. Из недостатков можно выделить низкую жесткость, в большинстве случаев, отсутствие киля, а также отсутствие защиты от прокола.

Интегрированное надувное дно, выполненное моноблоком с бортами, формирует не только палубную часть, но и днище, влияя тем самым на ходовые качества. Представляет собой два или более слоев материала, склеенных между собой, либо соединенных тканевыми перегородками. На некоторых моделях лодок, для придания большей килеватости днищу, перегородки делаются разной высоты, которая увеличивается к продольной оси лодки. Одним из главных преимуществ и определяющих покупку таких лодок факторов, является простота сборки лодки. Конечно, на наполнение воздухом дна уходит дополнительное время, но оно не сравнится со временем, которое тратится на установку пайол и стрингеров. Весомым плюсом является способность полов низкого давления смягчать вибрации корпуса, которые возникают при прохождении волн. Мытье таких лодок также очень простое. Оно сводится к простому ополаскиванию кокпита. Плотная воздушная прослойка пола обеспечит тепло ногам, а также послужит дополнительным отсеком, обеспечивающим защиту от затопления. Также вес собранной лодки ощутимо ниже, чем вес аналогичной лодки с фанерным полом, а грузоподъемность, при этом, всегда будет выше. Несмотря на массу достоинств, о недостатках НДНД тоже не стоит забывать. Надувной пол конструктивно не может располагаться на уровне забортной воды, тем самым уменьшая объем кокпита и поднимая центр тяжести пассажиров. Этот фактор, вкупе с мягкостью пола, вызывает определенные проблемы по удержанию равновесия в стоячем положении. Возможный пробой днища ведет к потере заложенных в конструктив лодки мореходных качеств, превращая лодку в плавательный матрас. Помимо этого, ремонт НДНД является очень непростым занятием, а попадание в него воды еще больше усложнит процесс восстановления. Это вынуждает предпринимать дополнительные меры по защите материала, из которого сделано дно. Намокание пола приводит к повышенному скольжению, поэтому такие лодки рекомендуется оснащать нескользящими ковриками. Все же время не стоит на месте и на рынке появляются производители, которые заботятся о своих потребителях, производя заводское бронирование днища гладкими и прочными привальными лентами, а также обеспечивая внутреннее покрытие полов толстыми и нескользящими покрытиями. Лодки с НДНД, которые обладают выраженной килеватостью, из-за чрезмерного водоизмещения, зачастую являются более валкими, по сравнению с лодками, обладающими фанерным дном и надувным килем. Это значит, что лодка хуже лежит на воде и, следовательно, гораздо хуже управляется. Так как лодки с НДНД имеют монолитную конструкцию, то хранятся и переносятся они в одной сумке. Таким образом, крупные модели могут вызывать неприятные проблемы при переноске.

Резюмируя выше сказанное, можно для наглядности составить сравнительную таблицу по лодкам, обладающим выраженной килеватостью (как правило, это модели от 320 см):

Тип днища	Достоинства	Недостатки
Пайол	1. Лодки с фанерными полами, как правило, дешевле своих «оппонентов». 2. Благодаря надувному килю, натяжение полов сильнее, что обеспечивает лучшую килеватость. 3. Низкий центр тяжести. 4. Полезное пространство внутри лодки больше. 5. Устойчивость внутри лодки. 6. Вес лодки обычно делится на две сумки, что благотворно сказывается на процессе транспортировки.	1. Больший вес. 2. Сложность сборки. 3. Сложность мойки и сушки. 4. Вибрация при проходе коротких волн.
НДНД	1. Простота сборки. 2. Меньший вес. 3. Смягчение вибраций корпуса. 4. Простота мытья и сушки лодки. 5. Пол, как аварийный отсек. 6. Более высокая грузоподъемность.	1. Высота кокпита меньше. 2. Недостаточная жесткость. 3. При намокании пол становится скользким. 4. Хуже управляемость. 5. Монолитная конструкция не позволяет разделить вес на несколько сумок и, чаще неудобна при транспортировке. 6. Лодки с НДНД, как правило имеют более высокую стоимость.

В данной статье мы рассмотрели несколько типов и вариантов конструкции полов, которыми могут оснащаться лодки и, подводя итоги, можно с уверенностью сказать, что однозначного ответа на вопрос: «Что же лучше: НДНД или пайол?» не существует, да и не может существовать. Если бы один из типов полов обладал абсолютными преимуществами, другой бы просто перестал существовать. В реальности же, и тот и другой обладают как достоинствами, ради которых люди их выбирают, так и недостатками, с которыми они готовы мириться. В любом случае, и пайол и НДНД всегда найдут своего владельца. В нашем мире все познается в сравнении, а, как известно, лучшее сравнение – это практический опыт. Если человек сомневается перед покупкой или до конца не определился в том, что ему нужно, то перед приобретением может помочь прокат лодок и моторов от нашей компании. Нахождение на воде в той или иной лодке помогут справиться с любыми вопросами и сомнениями.

Команда «Лодки-Питер».
← Предыдущая статья Следующая статья →

lodki-piter.ru

Интересные статьи по теме

1. Давление в лодке пвх
2. Чертежи тележки для лодочного мотора
3. Русские лодки
4. Российские производители лодок пвх
5. Выбор надувной лодки под мотор
